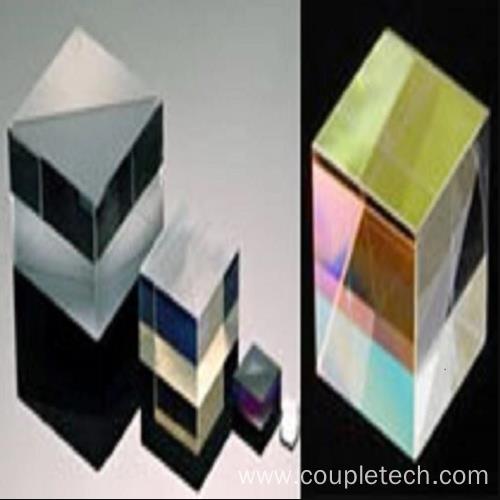

Кубчета за разделяне на поляризиращи лъчи (PBS Cube)

Кубовете за разделяне на поляризиращи лъчи (PBS Cube) са конструирани от циментирани две прецизни оптични оптични призми с висока толерантност; хипотенузата на една призма е покрита с поляризационно диелектрично покритие. Той произволно поляризира лъчи в два ортогонални, линейно поляризирани компонента. S-поляризираната светлина се отразява под ъгъл от 90 градуса, докато P-поляризираната светлина се предава. PBS кубът може да се използва като поляризатор, разделител на лъчи или комбинатори на лъчи в поляризиращо оптично поле. Изходният лъч, който е успореден на входния лъч, се нарича p-поляризиран лъч, докато ортогоналният изходен лъч се дефинира като s-поляризиран лъч.

Предлагат се PBS Cube Polarizer с коефициент на загасване от 300:1 до 1000:1, Поляризационни лъчеразделители или комбинатори на лъчи от Coupletech имат много широка гама от покрития: т.е. , 1064nm, 1310nm, 1550nm и широколентови: 450-650nm, 650-850nm, 900-1200nm, 1200-1550nm, 1500-1610nm. Размерът на Beamsplitter от Coupletech е 5 x 5 x 5 mm3, 9 x 9 x 9 mm3, 10 x 10 x 10 mm3, 12.7 x 12.7 x 12.7 mm3, 15 x 15 x 15 mm3, 20 x 20 x 25.4 mm3 и 2.5 x 25.4 mm , Друг размер може да бъде персонализиран. Разделителят на поляризационния лъч често се използва като материали за поляризационна оптика и оптични елементи.
