PCD02 ДАЙВЕР ЗА ПОКЕЛС КЛЕТКИ

Нашите продукти PCD02 POCKELS CELLS DRIVER са популярни на пазара. Генериране на импулси с високо напрежение за управление на електро-оптични Q-превключватели (клетки на Pockels) в твърд лазер. Бързият HV (по-малко от 10 ns) ръб осигурява отличен контраст преди и след импулса.

Изпратете запитване

Описание на продукта

PCD02 ДАЙВЕР ЗА ПОКЕЛС КЛЕТКИ

Атрибути на продукта

Модел №: PCD02

Марка: Coupletech

Възможност за доставка и допълнителна информация

Опаковка:	Картонена опаковка	производителност:	Китай
транспорт:	Океан, земя, въздух	Място на произход:	Джинан
Възможност за снабдяване:	1000 бр	HS код:	9013901000

Опаковка и доставка

Продавани единици: чанта/чанти

Тип опаковка: Картонена опаковка

Приложение:

Генериране на импулси с високо напрежение за управление на електрооптични Q-превключватели (клетки на Pockels) в твърд лазер. Бързият HV (по-малко от 10 ns) ръб осигурява отличен контраст преди и след импулса.

Характеристика:

â— Време за бързо нарастване/спадане на HV: <10 ns

â— Амплитуда на импулса HV: до 4,0 kV

â— Честота на повторение на импулса: до 1000Hz

â— Трептене, системен вход към изход: <1.8ns

â— Изисква се TTL (CMOS) входен сигнал (3,3/5V, оптоизолиран)

â— Вграден източник на високо напрежение

â— Контрол на напрежението HV: потенциометър "HV PROGRAM" или аналогов вход.

Спецификации:

HV амплитуда на импулса	1.0~4.0	kV
Време за възход/падане	â‰¤10	ns	Капацитет на натоварване: 10PF
HV импулсно трептене	â‰¤1.8	ns
Време за възстановяване	â‰¤50	µs
Захранване с напрежение	12	VDC	12±0,5 V, <150 mA
HV честота на повторение на импулса	0~2000	Hz
Изискване за амплитуда на външния задействащ импулс	3,3–5 V	V	оптоизолирани
HV забавяне на импулса	70~90	ns
Размери	603520	мм
Работна температура	-30~60	℃

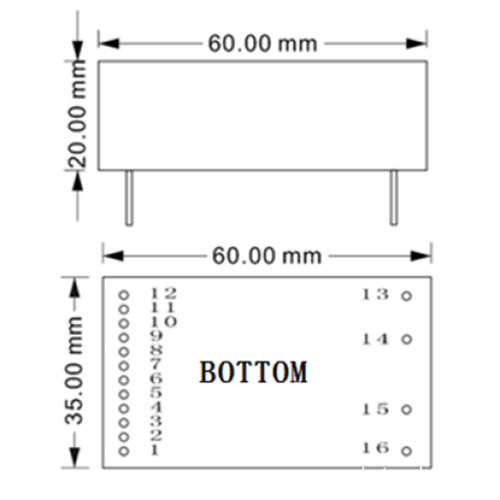

Контурен чертеж на PCD02:

ПИН	ОБОЗНАЧАВАНЕ	ОПИСАНИЕ
1	EN+	Изходът за високо напрежение се активира от PIN1PIN2 ([1" – деактивиране, [0" – активиране)
2	EN-
9	+12V	Входно захранване
10	GND	Връщане от захранване
11	SG+	Стъпка от [0" или "1" на PIN11 PIN12 формира QSwitched импулс на Pockels Cell
12	SG-
13	NC
14	+HVPULSE	Електрод с Q-превключвател: HV ИМПУЛСЕН ИЗХОД
15	NC
16	GND	Електрод с Q-превключвател: GND
3	HV ПРОГРАМА 1	HV управление на напрежението: [HV PROGRAM" потенциометър
4	HV ПРОГРАМА 2
5	HV ПРОГРАМА 3
6	NC
7	NC
8	NC

l [0" означава логическо 0 ниско ниво (0V), [1" означава логическо 1 високо ниво (3,3/5V)

l [NC" означава Няма връзка

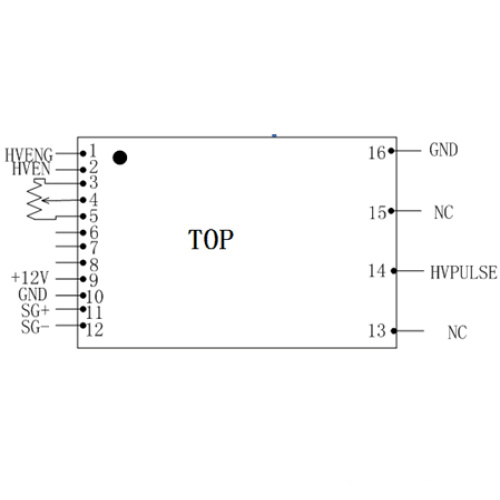

ЕЛЕКТРИЧЕСКА БЛОК-ДИАГРАМА:

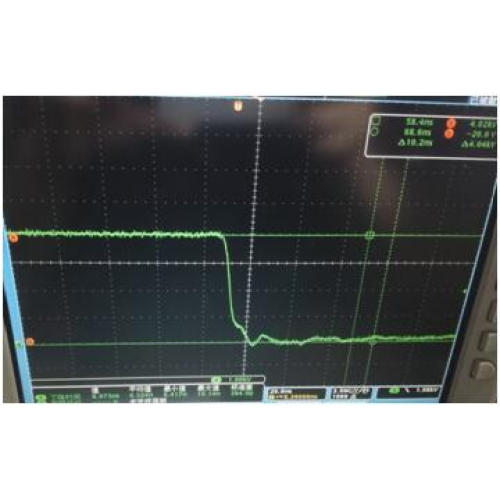

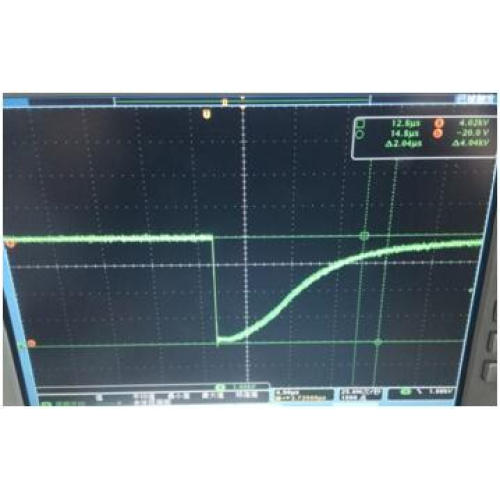

Типичен изход:

Демо платка на PCD02:
