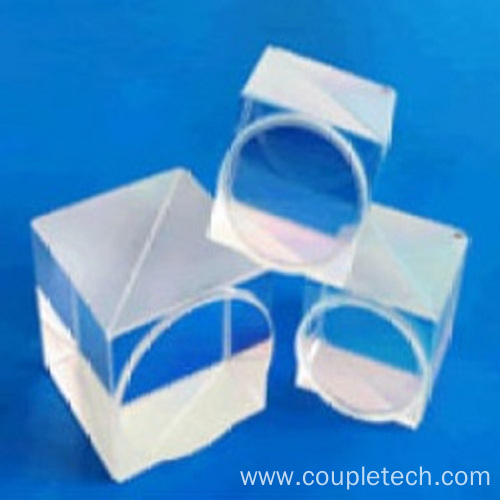

Оптичен изолатор с висока изолация

Оптичният изолатор е комбинация от поляризационен куб за разделяне на лъч (PBS) и четвърт вълнова пластина, изработена от кристален кварц. Падащата светлина е линейно поляризирана от PBS и преобразувана в кръгова поляризация от четвъртвълновата пластина, тя позволява на светлината да се движи само в една посока. Ако някоя част от излизащия лъч се отрази обратно в изолатора, четвъртвълновата пластина ще преобразува отразения лъч в линейно поляризиран лъч, който е перпендикулярен на входния лъч. След това този лъч се блокира от PBS и няма да се върне към входната страна на системата.

Оптичният изолатор е оптичен елемент, който позволява предаването на светлина само в една посока. Обикновено се използва за предотвратяване на нежелана обратна връзка в оптичен осцилатор, като лазерна кухина. Това е блокова оптична обратна връзка, с пасивна изолация на линейно поляризирана светлина, има висока изолация като вид поляризираща оптика.
