Инфрачервен ZnGeP2 (ZGP) кристал

Атрибути на продукта

Инфрачервените ZnGeP2 (ZGP) кристали имат ръбове на пропускателната лента при 0,74 и 12 µm. Въпреки това техният полезен диапазон на предаване е от 1,9 до 8,6 µm и от 9,6 до 10,2 µm. IR нелинейният кристал ZnGeP2 има най-големия нелинейно-оптичен коефициент и относително висок праг на лазерно увреждане. NLO Crystals ZGP кристалите могат успешно да се използват в различни приложения: Преобразуване на CO2 и CO лазерно лъчение в близкия IR обхват чрез генериране на хармоници и процеси на смесване, ефективен SHG на импулсен CO, CO2 и химически DF-лазер и ефективно понижаващо преобразуване на Дължини на вълната на холмиев, тулиев и ербиев лазер до средни инфрачервени дължини на вълната чрез OPO процес.

Coupletech Co., Ltd. предлага IR материали ZGP кристали с BBAR покрития с висок праг на повреда и най-нисък коефициент на абсорбция α < 0,05 cm-1 (при дължини на вълната на помпата 2,05 - 2,1 µm) за OPO приложения. Типичният коефициент на абсорбция е <0,03 cm-1 в диапазон 2,5 - 8,2 µm. Поради притежаването на големи нелинейни кристални коефициенти (d36=75pm/V), широк диапазон на инфрачервена прозрачност (0,75-12μm), висока топлопроводимост (0,35W/(cm·K)), висок праг на лазерно увреждане (2-5J/cm2) и свойства на добре обработване, IR материали ZnGeP2 кристалът е наречен кралят на инфрачервените нелинейни оптични кристали и все още е най-добрият материал за преобразуване на честота за генериране на високомощен, регулируем инфрачервен лазер.

Благодарение на тези уникални свойства, той е известен като един от най-обещаващите материали за нелинейни оптични приложения. ZGP може да генерира 3–5 μm непрекъснат регулируем лазерен изход чрез технологията за оптично параметрично колебание (OPO). Лазерите, работещи в прозореца за атмосферно предаване от 3–5 μm, са от голямо значение за много приложения, като инфрачервени броячи, химическо наблюдение, медицински апарати и дистанционно наблюдение.
Нашият капацитет:
Технологията на динамично температурно поле е създадена и приложена за синтезиране на поликристален ZGP. Чрез тази технология за един цикъл са синтезирани повече от 500 g поликристален ZGP с висока чистота с огромни зърна.
Методът на хоризонтално градиентно замразяване, комбиниран с технологията за насочено гърло (която може ефективно да намали плътността на дислокацията) е успешно приложен за растежа на висококачествени ZGP кристали.

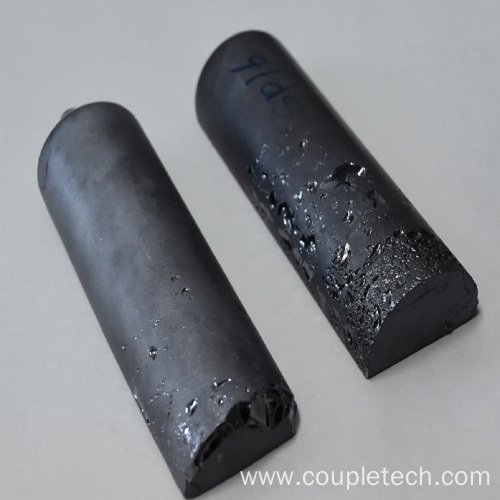

Висококачественият ZGP кристал на ниво килограм с най-голям диаметър в света (Φ55 mm) е успешно отгледан чрез метода на вертикално градиентно замразяване.
Кристалните устройства с отлична производителност са постигнати поради високото качество на кристалите и технологията за обработка на кристали на високо ниво (3-5μm средно инфрачервеният регулируем лазер е генериран с ефективност на преобразуване по-голяма от 56% при изпомпване от 2μm източник на светлина).
Ние можем да предоставим ZnGeP2 устройства и оригинални кристали, отглеждани в масов мащаб с висока еднородност, нисък коефициент на абсорбция, добра стабилност и висока ефективност на преобразуване. В същото време ние създадохме цял набор от платформа за тестване на производителността на кристали, което ни кара да имаме способността да предоставяме услуги за тестване на производителността на кристали за клиенти.
